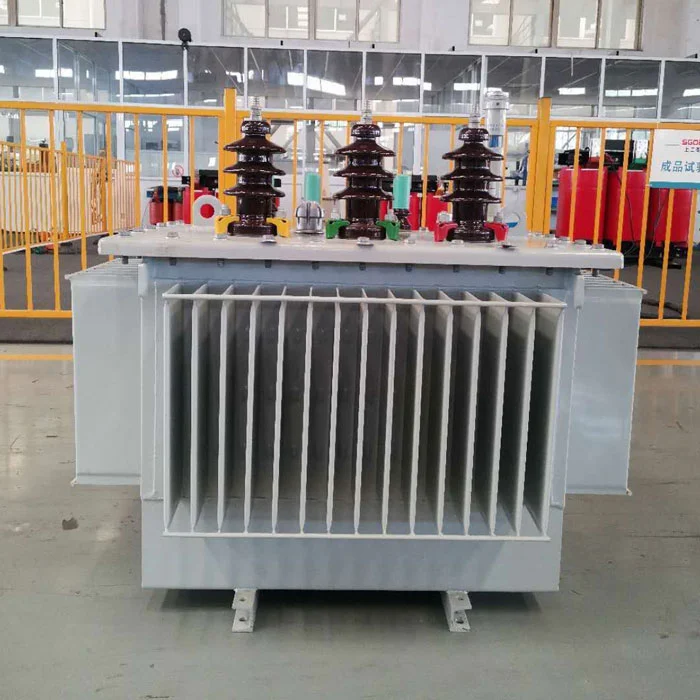

လုပ်ငန်းသုံး ပါဝါဖြန့်ဖြူးရန်အတွက် 80 kVA ဆီထည့်ထားသော Transformer

Shanghai Industrial Transformer Co., Ltd. သည် လုပ်ငန်းသုံး ပါဝါဖြန့်ဖြူးရန်အတွက် 80 kVA Oil Immersed Transformer ကို ပံ့ပိုးပေးပါသည်။ မူလလျှောက်လွှာ- လုပ်ငန်းသုံးပစ္စည်းများအတွက် 10kV/20kV မှ 0.4kV သို့ အဆင့်ဆင့်ဆင်းပါ။ No-load loss 0.18kW၊ load loss 1.05kW။ နှစ်စဉ် လျှပ်စစ်မီတာခ ခန့်မှန်းခြေ။ ပျမ်းမျှ 50% တွင် $420။ စုစုပေါင်းအလေးချိန် 540 ကီလိုဂရမ်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ထုတ်လုပ်သူ-Shanghai Industrial Transformer Co., Ltd. (ခန့်မှန်း 2007)

ဟိလုပ်ငန်းသုံး ပါဝါဖြန့်ဖြူးရန်အတွက် 80 kVA ဆီထည့်ထားသော Transformerအဆင်ပြေသောစတိုးဆိုင်များ (300-500m²)၊ ရပ်ရွာဆေးခန်းများ၊ အသေးစားဟိုတယ်များ (အခန်း 20-30) နှင့် စုစုပေါင်းချိတ်ဆက်ဝန်အား 150-250 amperes အကြား 0.4kV အကြားရှိသော စုစုပေါင်းချိတ်ဆက်ဝန်အား 150-250 amperes အပါအဝင် အသေးစားနှင့်အလတ်စားစီးပွားရေးဆိုင်ရာ အဆောက်အဦများအတွက် ဘုံသတ်မှတ်ချက်တစ်ခုဖြစ်သည်။

80 kVA Load Capacity – မည်သည် ပါဝါပေးနိုင်သနည်း။

စက်ပစ္စည်းအမျိုးအစား	အရေအတွက်	စုစုပေါင်းဝန် (kVA)
LED မီးလုံး (100W တစ်ခုစီ)	ပွဲပေါင်း ၁၀၀	10
HVAC (5kW အအေးခံတစ်ခုစီ)	4 units	20
ဓာတ်လှေကား (7.5kW)	1 ယူနစ်	8
Point-of-sale စနစ် + IT	အလုပ်ရုံ ၁၀ ခု	5
ရေခဲသေတ္တာ (လုပ်ငန်းသုံး အအေးပေးစက်)	6 units	12
အထွေထွေဆိုင်များ	-	15
စုစုပေါင်း typical load		70 kVA
ဘေးကင်းရေး အနားသတ်		10 kVA

ဤ 80 kVA ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာသည် အနာဂတ်ချဲ့ထွင်ရန်အတွက် 10-15% ပမာဏအရန်သိုလှောင်မှုဖြင့် အထက်ပါပုံမှန်လုပ်ငန်းသုံးရောနှောမှုကို ပံ့ပိုးပေးပါသည်။

80kva Oil Immersed Transformer

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

စွမ်းရည်အဆင့်သတ်မှတ်ထားသည်။	80 kVA
မူလဗို့အား	10 ±2×2.5% / 20 kV
အလယ်တန်းဗို့အား	400V / 230V သုံးဆင့်
အကြိမ်ရေ	50 Hz
ချိတ်ဆက်မှုအဖွဲ့	Dyn11 (စံ)
No-load loss (တိုင်းတာသည်)	≤0.18 kW (ပုံမှန် 0.176-0.179)
Load ဆုံးရှုံးမှု @75°C	≤1.05 kW
Impedance	4%
ဝန်မရှိသောလက်ရှိ	≤1.7% (ပုံမှန် 1.5-1.6%)
စုစုပေါင်းထုထည်	540 ကီလိုဂရမ် (ဆီထုထည် 105 ကီလိုဂရမ်ခန့်)
ပို့ဆောင်မှုအတိုင်းအတာ	950 × 600 × 1250 မီလီမီတာ (crated)
အအေးခံနည်း	ONAN (ဆီ သဘာဝ လေ သဘာဝ)
1m အကွာအဝေးတွင်ဆူညံသံအဆင့်	≤55 dB(A)

Factory QC မှ တိုင်းတာတန်ဖိုးများ (ပြီးခဲ့သော 12 လ၊ 47 ယူနစ်)

ကန့်သတ်ချက်	စက်ရုံစမ်းသပ်မှုပျမ်းမျှ	IEC ကန့်သတ်ချက်	အဆင့်အတန်း
ဝန်ဆုံးရှုံးမှုမရှိပါ။	0.177 kW	0.20 kW (အမြင့်ဆုံး)	ကန့်သတ်ချက်အောက် 11.5%
Load ကျခြင်း။	1.04 kW	1.10 kW	ကန့်သတ်ချက်အောက် 5.5%
ဝန်မရှိသောလက်ရှိ	1.55%	2.0%	ကန့်သတ်ချက်အောက် 22.5%

ယူနစ် 47 လုံးသည် 2-7 pC (ကန့်သတ် ≤10 pC) အကြား စာဖတ်ခြင်းဖြင့် တစ်စိတ်တစ်ပိုင်း စွန့်ထုတ်စစ်ဆေးမှုကို အောင်မြင်ခဲ့သည်။

နှစ်စဉ် စွမ်းအင်ကုန်ကျစရိတ် - ကိန်းဂဏန်းအမှန်များ

တွက်ချက်မှုအခြေခံ- 80kVA ထရန်စဖော်မာသည် 50% ပျမ်းမျှဝန် (40 kVA)၊ ပါဝါအချက် 0.85၊ လည်ပတ်နာရီ 5,840 နာရီ/နှစ် (16h/day × 365 ရက်)၊ လျှပ်စစ်နှုန်း $0.12/kWh။

ဆုံးရှုံးမှုအမျိုးအစား	ဓာတ်အား (kW)	နှစ်စဉ်စွမ်းအင် (kWh)	နှစ်စဉ်ကုန်ကျစရိတ်
ဝန်မရှိခြင်း (24/7)	0.18	၁,၅၇၇	၁၈၉ ဒေါ်လာ
Load loss (50% load တွင်)	1.05 × (0.5)² = 0.26	၁,၅၁၈	၁၈၂ ဒေါ်လာ
စုစုပေါင်း	0.44 ပျမ်းမျှ	၃,၀၉၅	၃၇၁ ဒေါ်လာ

ပျမ်းမျှဝန်အား 60% (48 kVA) တွင် နှစ်စဉ်ကုန်ကျစရိတ်သည် ခန့်မှန်းခြေအားဖြင့် $440 သို့ တိုးလာသည်။

ဆူညံသံအဆင့် – လုပ်ငန်းသုံး တပ်ဆင်မှုများအတွက် အရေးကြီးသည်။

လုပ်ငန်းသုံး ထရန်စဖော်မာများကို သိမ်းပိုက်ထားသော နေရာများအနီးတွင် မကြာခဏ တပ်ဆင်ကြသည်။ ဆူညံသံအရင်းအမြစ်များနှင့် လျော့ပါးသက်သာစေရေးလုပ်ငန်းသုံး ပါဝါဖြန့်ဖြူးရန်အတွက် 80 kVA ဆီထည့်ထားသော Transformer:

ဆူညံသံအရင်းအမြစ်	ပံ့ပိုးကူညီမှု	ဤပုံစံတွင် လျော့ပါးစေခြင်း။
Core magnetostriction	70%	Flux သိပ်သည်းဆကို 1.65T (စံနှင့် 1.70T) သို့ လျှော့ချသည်
အအေးခံပန်ကာ (တပ်ဆင်ထားလျှင်)	၀%	ပရိသတ်မရှိပါ - ONAN သာ
Tank တုန်ခါမှု	20%	core နှင့် tank အကြားတုန်ခါမှုဆန့်ကျင် pads
သံလိုက်ညည်းသံ	10%	Step-lap core အဆစ်

တိုင်းတာထားသော အသံဖိအားအဆင့်- 1 မီတာတွင် 53-55 dB(A)။ အကိုးအကားအတွက်- ပုံမှန်စကားပြောဆိုမှုမှာ 60 dB(A)၊ ရုံးနောက်ခံမှာ 45-50 dB(A) ဖြစ်သည်။ ဤထရန်စဖော်မာသည် မြေအောက်ခန်းလျှပ်စစ်ခန်းများတွင် သင့်လျော်သောနံရံကာရံကာ အကာအကွယ်ပေးသောအခါတွင် သိမ်းပိုက်ထားသောကြမ်းပြင်များနှင့်ကပ်လျက် လျှပ်စစ်ခန်းများတွင် တပ်ဆင်ရန် သင့်လျော်သည်။

80kVA ဘယ်မှာလဲ - စွမ်းရည်ရွေးချယ်မှု Matrix

Facility အမျိုးအစား	ပုံမှန် အမြင့်ဆုံး တောင်းဆိုမှု	အဆင့်သတ်မှတ်ရန် အကြံပြုထားသည်။	ဘာကြောင့်လဲ။
ကုန်စုံဆိုင်ငယ် (200 m²)	25-35 kVA	50kVA	80kVA အကြီးစား
စူပါမားကတ် (500 m²)	55-70 kVA	80kVA	ပုံမှန်ဝန်နှင့်ကိုက်ညီသည်။
ဟိုတယ်အသေး (၂၅ ခန်း)၊	50-65 kVA	80kVA	AC load peaks အတွက် ခွင့်ပြုသည်။
ရပ်ရွာကျန်းမာရေးဆေးခန်း	40-60 kVA	80kVA	ဆေးပစ္စည်းကိရိယာများ တဟုန်ထိုးတက်လာသည်။
အပေါ့စားစက်အရောင်းဆိုင် (၃-၅စက်)၊	50-75 kVA	80kVA	မော်တာစတင်လက်ရှိ
ရုံးခန်းအဆောက်အဦ (1500 m²)၊	60-85 kVA	100kVA	80kVA နယ်နိမိတ်မျဉ်း

သင်၏အမြင့်ဆုံးတောင်းဆိုမှုသည် 70 kVA ထက် 4 နာရီဆက်တိုက်ထက်ပိုပါက 100kVA ကိုရွေးချယ်ပါ။

တပ်ဆင်ခြင်း လိုအပ်ချက်များ - လုပ်ငန်းသုံး အဆောက်အအုံ ကန့်သတ်ချက်များ

လိုအပ်ချက်	ဤ 80kVA ယူနစ်	မှတ်စုများ
ကြမ်းခင်းဧရိယာ လိုအပ်ပါသည်။	0.45 m² (870×510mm)	ထို့အပြင် 600 မီလီမီတာ အရှေ့ဘက် ဝင်ခွင့်
ကြမ်းပြင်မှာ တင်နေပါတယ်။	540 ကီလိုဂရမ် + ဆီသိုလှောင်မှု	အနည်းဆုံး 1,000 kg/m²
မျက်နှာကျက်အမြင့်	အနိမ့်ဆုံး 2.2 မီတာ	bushing access အတွက်
လေဝင်လေထွက်ဖွင့်ခြင်း။	0.15 m² ဝင်ပေါက် + ထွက်ပေါက်	သဘာဝအငွေ့ပျံခြင်း။
မီးဘေးကာကွယ်ရေး	IEC 60076-12 နှင့် ကိုက်ညီသော အခန်း	အိမ်တွင်းဆီဖြည့်ရန် မဖြစ်မနေလိုအပ်သည်။
မီးလောင်လွယ်ခြင်းမှ ကင်းရှင်းခြင်း။	1.5 မီတာ	NFPA 70 နှုန်း

မလိုအပ်ပါ- မီးနှိမ်နင်းရေးစနစ် (IEC အတွက် ဆီဖြည့် <500L ဆီပမာဏအတွက်)၊ အထူးဖောင်ဒေးရှင်း bolts (တပ်ဆင်ထားသော အပေါက်များ) သို့မဟုတ် အသံပိုင်းဆိုင်ရာ အကာအရံများ (အိပ်မပျော်သောနေရာများအတွက် ≤55dB လက်ခံနိုင်သည်)။

အရည်အသွေးအထောက်အထား - စက်ရုံစမ်းသပ်မှုအစီရင်ခံစာပါ အကြောင်းအရာများ

လုပ်ငန်းသုံး စွမ်းအင်ဖြန့်ဖြူးရန်အတွက် 80 kVA ဆီနှစ်မြှုပ်ထားသော ထရန်စဖော်မာတစ်ခုစီသည် ဤတိုင်းတာထားသောတန်ဖိုးများပါရှိသော စမ်းသပ်အစီရင်ခံစာတစ်ခု ("pass/fail" သက်သက်မဟုတ်ပါ)။

အဆင့်သတ်မှတ်ထားသော ဗို့အား (3 အဆင့် ပျမ်းမျှ) တွင် ဝန်အားမရှိခြင်း
အဆင့်သတ်မှတ်ထားသည့် ရာခိုင်နှုန်းအတိုင်း ဝန်မချရပါ။
အဆင့်သတ်မှတ်ထားသော လက်ရှိကို ရည်ညွှန်းထားသည့် 75°C တွင် Load loss
အဆင့်သတ်မှတ်ထားသော လက်ရှိတွင် impedance ဗို့အား
လျှပ်ကာခံနိုင်ရည် (မူလတန်းမှအလယ်တန်း၊ မူလမှမြေပြင်၊ အလယ်တန်းမှမြေပြင်)
Dielectric သည် စမ်းသပ်ဗို့အားနှင့် ကြာချိန်ကို ခံနိုင်ရည်ရှိသည်။
Partial discharge extinction voltage နှင့် အမြင့်ဆုံး charge
ရေနံ dielectric ပြိုကွဲဗို့ (≥40 kV per IEC 60156)
Tank sealing test (30 kPa၊ 24 နာရီ၊ ဖိအားတိုင်းကိရိယာဖတ်ခြင်း)

ဝယ်ယူသူများသည် ထုတ်လုပ်မှုအသုတ်တွင် ခြေရာခံနိုင်သော နံပါတ်စဉ်ပါရှိသော PDF အစီရင်ခံစာကို လက်ခံရရှိသည် ။

နှိုင်းယှဉ်မှု – New S11 80kVA နှင့် အသုံးပြုပြီး/ပြန်လည်ပြင်ဆင်ထားသော 80kVA

ကန့်သတ်ချက်အသစ် S11 (ဤယူနစ်) အသုံးပြုထားသော S9 (10+ နှစ်) ဝန်အားမရှိခြင်း 0.18 kW0.28-0.32 kWA နှစ်ပတ်လည် ဝန်မရှိသောစွမ်းအင်ကုန်ကျစရိတ် (@$0.12)$189$294-336 50% ဝန်၀.၂၆ kW0.315kWA ဆုံးရှုံးမှု 50% load $182 $217-245 ကုန်ကျသည်။စုစုပေါင်း နှစ်စဉ် စွမ်းအင်ကုန်ကျစရိတ်၃၇၁ ဒေါ်လာ$511-58110 နှစ်စွမ်းအင်ကုန်ကျစရိတ်$3,710$5,110-5,810ပုံမှန်ဝယ်ဈေး $2,800-3,200$1,200-1,800စုစုပေါင်းကုန်ကျစရိတ် ၁၀ နှစ်$6,500-6,900$6,300-7,600

ရလဒ်- S11 ယူနစ်အသစ်သည် 5-7 နှစ်အကြာတွင် အသုံးပြုထားသော S9 စုစုပေါင်းကုန်ကျစရိတ်နှင့် ညီမျှသည် သို့မဟုတ် စည်းချက်ညီသည်၊ အာမခံချက်အပြည့်နှင့် လျှို့ဝှက်ပျက်စီးမှုမရှိပါ။

အာမခံတောင်းဆိုမှုမှတ်တမ်း – 80kVA သီးသန့်

Shanghai Industrial Transformer Co., Ltd. သည် 80kVA (S11-M-80/10) ကို ဇန်နဝါရီ 2024 မှ 2026 ခုနှစ် ဇန်နဝါရီလအတွင်း 47 ယူနစ် တင်ပို့ခဲ့သည်။

အာမခံတောင်းဆိုမှုများ- 0
ပြန်လာယူနစ်- 0
အကွက်ပျက်အစီရင်ခံချက်များ- 0

ယင်းယူနစ်များကို ဖိလစ်ပိုင် (၁၂ ယူနစ်)၊ အင်ဒိုနီးရှား (၈ ယူနစ်)၊ နိုင်ဂျီးရီးယား (၆ ယူနစ်)၊ ဗီယက်နမ် (၅ ယူနစ်) နှင့် ပြည်တွင်း တရုတ် (၁၆ ယူနစ်) တို့တွင် ဖောက်သည်များထံ ပေးပို့ခဲ့သည်။ ကိုးကားဝယ်ယူသူများအတွက် ဆက်သွယ်ရန်အချက်အလက်ကို လျှို့ဝှက်ရေးသဘောတူညီချက်အောက်တွင် ပေးနိုင်ပါသည်။

FAQ - ကူးသန်းရောင်းဝယ်ရေးဝယ်သူ သီးသန့်

မေး- အကောက်ခွန်အတွက် အတိအကျ ဆီအမျိုးအစားနဲ့ အရေအတွက်က ဘယ်လောက်လဲ။

A- တွင်းထွက်ဆီ IEC 60296 အဆင့်၊ တစ်ယူနစ်လျှင် ခန့်မှန်းခြေ 105 ကီလိုဂရမ်။ HS ကုဒ် 2710.19 ။ Transformer HS ကုဒ် 8504.23 (80kVA အတွက်)။ စက်ရုံအလုံပိတ်သောအခါတွင် ဆီသည် သီးခြားကြေငြာချက်မလိုအပ်ပါ။

မေး- ဒါကို အပြင်ဘက်မှာ ကွန်ကရစ် pad ပေါ်မှာ တပ်ဆင်လို့ရပါသလား။

A: ဟုတ်ပါတယ်။ ပြင်ပတပ်ဆင်မှုတွင် အဆင့်အထက် အနိမ့်ဆုံး 300 မီလီမီတာ အနိမ့်အမြင့် 300 မီလီမီတာ၊ ဆီယိုဖိတ်မှု သိုလှောင်သည့် အင်တုံနှင့် ရာသီဥတုဒဏ်ခံနိုင်သော ချုံပုတ်များ လိုအပ်သည် (အမှာစာတွင် ဖော်ပြပါ)။ ပုံမှန်ကြွေချုံများသည် ရာသီဥတုဒဏ်ခံနိုင်သော်လည်း ခရမ်းလွန်ရောင်ခြည်ထိတွေ့မှုသည် အလှကုန်အဝါရောင်ကိုဖြစ်စေသည် - စွမ်းဆောင်ရည်သက်ရောက်မှုမရှိပါ။

မေး- inrush current multiple ကဘာလဲ။

A- ခန့်မှန်းခြေအားဖြင့် 8-10× အဆင့်သတ်မှတ်ထားသော လက်ရှိ 0.1 စက္ကန့်။ 400V အလယ်တန်းတွင် 80kVA အတွက်၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ = 115A၊ ပထမစက်ဝန်းအတွက် inrush ≈ 900-1150A။ အထက်စီးကြောင်း circuit breaker တွင် C-curve သို့မဟုတ် D-curve လက္ခဏာများ (B-curve မဟုတ်ပါ) သေချာပါစေ။

မေး- တပ်ဆင်မှုကြီးကြပ်မှုကို ဆောင်ရွက်ပေးပါသလား။

A- အဝေးမှ ဗီဒီယို ကြီးကြပ်မှု (WhatsApp/WeChat) ပါဝင်ပါသည်။ တစ်ပတ်လျှင် $1,800 ဖြင့် ခရီးစရိတ်နှင့် တည်းခိုနေထိုင်ရန် ဆိုက်ရောက်ခ ပေးဆောင်နိုင်ပါသည်။ အနည်းဆုံး 7 ရက်ကြိုတင်အကြောင်းကြားပါ။

မေး- အမြင့်ပေက ဘယ်လောက်လဲ။

A- မီတာ 1,000 အထက်တွင် 100m လျှင် အဆင့်သတ်မှတ်ထားသော စွမ်းရည်ကို 1% လျှော့ချပါ။ အမြင့် 2,000 မီတာတွင်၊ ဤ 80kVA ယူနစ်သည် 72kVA ဆက်တိုက်ဖြစ်သင့်သည်။ ဆုံးရှုံးမှုမှ မပြောင်းလဲပါ - အအေးခံနိုင်မှု လျော့နည်းသွားသည် ။

မေး- လက်ရှိ 80kVA ထရန်စဖော်မာနှင့် အပြိုင်ချိတ်ဆက်နိုင်ပါသလား။

A- ရှိပြီးသားယူနစ်တွင် တူညီသော impedance (4% ±5%)၊ ဗို့အားအချိုးနှင့် ချိတ်ဆက်မှုအုပ်စု (Dyn11) ရှိပါက။ အပြိုင်လုပ်ဆောင်ခြင်းမပြုမီ လည်ပတ်နေသော လက်ရှိစမ်းသပ်မှု လိုအပ်သည်။ ကျွန်ုပ်တို့သည် ချိတ်ဆက်မှုပုံစံများကို ပံ့ပိုးပေးပါသည်။

ရေရှည်တန်ဖိုး

ဒီလုပ်ငန်းသုံး ပါဝါဖြန့်ဖြူးရန်အတွက် 80 kVA ဆီထည့်ထားသော Transformerစက်ရုံမှ တိုင်းတာထားသော ပျမ်းမျှ ဝန်အားမရှိသော ဆုံးရှုံးမှု 0.177kW၊ ဆူညံသံအဆင့် ≤55 dB(A) နှင့် 47 ယူနစ်များ တင်ပို့ရာတွင် အာမခံချက်မရှိသော တောင်းဆိုချက်များကို ပေးပို့ပါသည်။ ၎င်းသည် စူပါမားကတ်များ၊ အသေးစားဟိုတယ်များ၊ နှင့် 150-250A ဝန်ဆောင်မှု 0.4kV တွင် 150-250A ဝန်ဆောင်မှုလိုအပ်သော အပေါ့စားစီးပွားရေးဆိုင်ရာအဆောက်အအုံများအတွက် သင့်လျော်သည်။
